惠泽染色机公司发明了一种实用新型公开起重机用多瓣抓斗，包括：上承梁和下承梁，所述上承梁上设置有上滑轮组，所述下承梁上设置有下滑轮组，所述上滑轮组和下滑轮组之间通过绳索连接，所述上承梁上铰接有多个支撑杆，所述支撑杆下端对应连接有斗体，所述斗体的另一端铰接在下承梁上。通过上述方式，本实用新型起重机用多瓣抓斗，能够便于抓起颗粒较大的货物，结构牢固，安全可靠。

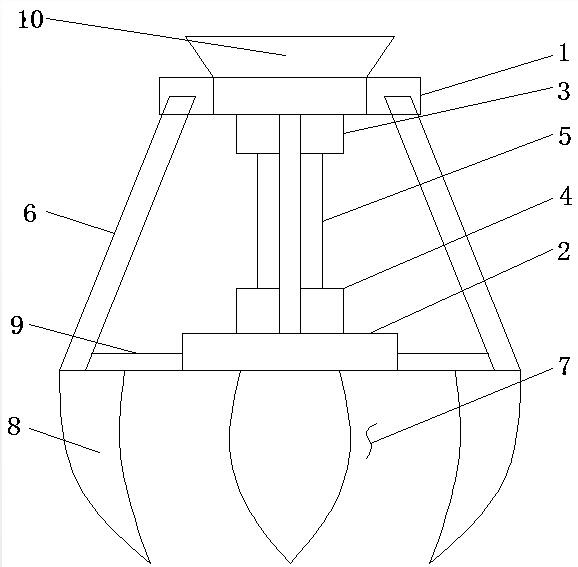

附图中各部件的标记如下：1、上承梁，2、下承梁，3、上滑轮组，4、下滑轮组，5、绳索，6、支撑杆，7、斗体，8、斗杆，9、斗瓣，10、梯形吊装座。

1.一种起重机用多瓣抓斗，其特征在于，包括：上承梁和下承梁，所述上承梁上设置有上滑轮组，所述下承梁上设置有下滑轮组，所述上滑轮组和下滑轮组之间通过绳索连接，所述上承梁上铰接有多个支撑杆，所述支撑杆下端对应连接有斗体，所述斗体的另一端铰接在下承梁上。
2.根据权利要求1所述的起重机用多瓣抓斗，其特征在于，所述斗体包括斗杆和斗瓣，所述斗杆和斗瓣一体连接成型，所述斗杆的末端连接在下承梁上，所述斗瓣的上端连接在支撑杆上。
3.根据权利要求1-2任一所述的起重机用多瓣抓斗，其特征在于，所述支撑杆和斗体的数量均为6个。
4.根据权利要求3所述的起重机用多瓣抓斗，其特征在于，所述上承梁的上部还设置有梯形吊装座。

起重机用多瓣抓斗
技术领域
本实用新型涉及起重机用多瓣抓斗领域，特别是涉及一种起重机用多瓣抓斗。
背景技术
双瓣抓斗主要用于货运码头、港机厂、电厂、造船厂、钢厂等行业，用于抓取各种比重的散货。
传统的双瓣抓斗在使用时，抓斗内的物料与抓斗的筋板接触，容易产生夹角，并与物料发生挤压。特别对于粘性较大的镍矿来说，由于受到斗体上各种突出的筋板的挤压，导致镍矿在斗体内产生粘斗现象，不容易从斗体上脱落，降低了工作的效率。
发明内容
本实用新型主要解决的技术问题是提供一种起重机用多瓣抓斗，能够便于抓起颗粒较大的货物，结构牢固，安全可靠。
为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种起重机用多瓣抓斗，包括：上承梁和下承梁，所述上承梁上设置有上滑轮组，所述下承梁上设置有下滑轮组，所述上滑轮组和下滑轮组之间通过绳索连接，所述上承梁上铰接有多个支撑杆，所述支撑杆下端对应连接有斗体，所述斗体的另一端铰接在下承梁上。
在本实用新型一个较佳实施例中，所述斗体包括斗杆和斗瓣，所述斗杆和斗瓣一体连接成型，所述斗杆的末端连接在下承梁上，所述斗瓣的上端连接在支撑杆上。
在本实用新型一个较佳实施例中，所述支撑杆和斗体的数量均为6个。
在本实用新型一个较佳实施例中，所述上承梁的上部还设置有梯形吊装座。
本实用新型的有益效果是：本实用新型起重机用多瓣抓斗，能够便于抓起颗粒较大的货物，结构牢固，安全可靠。
