惠泽染色机公司发明公开了一种实用新型小浴比溢流染色机，包括：容布仓，所述容布仓内设置有U型布槽、喷嘴导布管和提布轮，所述U型布槽设有织物，所述织物通过U型布槽、喷嘴导布管和提布轮循环移动，所述容布仓还与立式热交换器相连接，所述容布仓还连接有进料筒，所述进料筒上连接有排料筒。通过上述方式，本实用新型小浴比溢流染色机，能够提高染色效率，节能环保，制造成本低，安全可靠。

小浴比溢流染色机
技术领域
本实用新型涉及染色机领域，特别是涉及一种小浴比溢流染色机。
背景技术
在影响染色成本的各种因素中，染色机的浴比大小占有极大的比重，因为一台染色机运转时的浴比关系到燃料、助剂水及废水处理等各项费用的多少，即，浴比愈大的染色机，其成本相对增加。目前，市场上各种类型的染色机，其所需浴比有的高达1∶20，最低浴比亦在1∶10-1∶12之间，因此并非理想的比例。为了解决染色机浴比大，污染环境的问题，市场上出现了气流染色机，该染色机的浴比可达1∶3-5，降低了浴比，对环境保护起到了很好的作用。但是，这种气流染色机始终存在着以下缺点：(1)风机功率太大，浪费电能，且噪音大；(2)由于风速太高对布匹毛羽损失太大，即毛羽多的产品不敢染；(3)由于气流染色机是雾状染色，对一些厚织物染不透，造成染色效果不佳；(4)气流染色机染出不合格的产品，不能再本机内处理，要到别的设备中去处理；(5)气流染色机的造价太高，回报率太低。
发明内容
本实用新型主要解决的技术问题是提供一种小浴比溢流染色机，能够提高染色效率，节能环保，制造成本低，安全可靠。
为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种小浴比溢流染色机，包括：容布仓，所述容布仓内设置有U型布槽、喷嘴导布管和提布轮，所述U型布槽设有织物，所述织物通过U型布槽、喷嘴导布管和提布轮循环移动，所述容布仓还与立式热交换器相连接，所述容布仓还连接有进料筒，所述进料筒上连接有排料筒。
在本实用新型一个较佳实施例中，所述立式热交换器和容布仓之间设置有主泵，所述立式热交换器将冷却水和蒸汽通入容布仓中再将冷却水和冷凝水排出。
在本实用新型一个较佳实施例中，所述主泵和容布仓之间连接有主缸入水口。
在本实用新型一个较佳实施例中，所述进料筒和容布仓之间设置有循环泵和加热泵，所述进料筒将冷却水和蒸汽通入容布仓中。
本实用新型的有益效果是：本实用新型小浴比溢流染色机，能够提高染色效率，节能环保，制造成本低，安全可靠。
附图说明
为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图，其中：

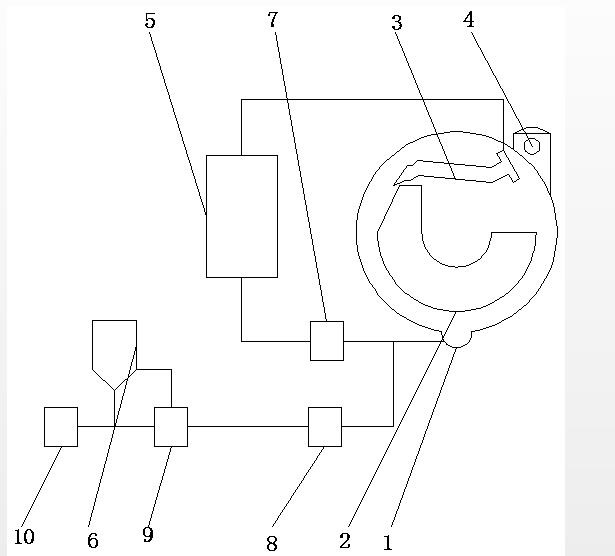

图1是本实用新型小浴比溢流染色机一较佳实施例的结构示意图；

附图中各部件的标记如下：1、容布仓，2、U型布槽，3、喷嘴导布管，4、提布轮，5、立式热交换器，6、进料筒，7、主泵，8、循环泵，9、加热泵，10、排料桶。
